2014一級建筑師:筒體結構的受力性能和工作特點

來源:育路教育網發布時間:2014-03-24

  筒體結構的受力性能和工作特點

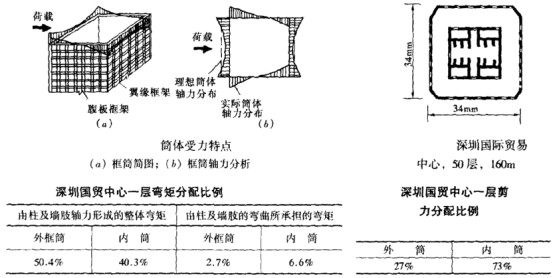

  1.筒體是空間整截面工作的,如同一豎在地面上的懸臂箱形梁。框筒在水平力作用下不僅平行于水平力作用方向上的框架(稱為腹板框架)起作用,而且垂直于水平方向上的框架(稱為翼緣框架)也共同受力。薄壁筒在水平力作用下更接近于薄壁桿件,產生整體彎曲和扭轉。

  2.框筒雖然整體受力,卻與理想筒體的受力有明顯的差別。理想簡體在水平力作用下,截面保持平面,腹板應力直線分布,翼緣應力相等,而框筒則不保持平截面變形,腹框架柱的軸力是曲線分布的,翼緣框架柱的軸力也是而均勻分布;靠近角柱的柱子軸力大,遠離角柱的柱子的軸力小。這種應力分布不再保持直線規律的現象稱為剪力滯后。由于存在這種剪力滯后現象,所以簡體結構不能簡單按平面假定進行內力計算。

  3.在筒體結構中,剪力墻筒的截面面積較大,它承受大部分水平剪力,所以柱子承受的剪力很小;而由水平力產生的傾覆力矩,則絕大部分由框筒柱的軸向力所形成的總體彎矩來平衡,剪力墻和柱承受的局部彎矩很小。由于這種整體受力的特點,使框筒和薄壁筒有較高的承載力和側向剛度,而且比較經濟。

建筑結構知識點

  4.當外圍柱子間距較大時,則外圍柱子形不成框筒,中央剪力墻內筒往往將承受大部分外力產生的剪力和彎矩,外柱只能作為等效框架,共同承受水平力的作用,水平力在內筒與外柱之間的分配,類似框剪結構。

  5.成束筒由若干個筒體并聯在一起,共同承受水平力,也可以看成是框筒中間加了一框架隔板。其截面應力分布大體上與整截面簡體相似,但出現多波形的剪力滯后現象,這樣,它比同樣平面的單個框筒受力要均勻一些。
