安全用電

　　為了保證電氣設備上的安全，低壓配電系統必須采取相應的防觸電保護措施。

　　㈠人體觸電造成的傷害程度與下列因素相關：

　　1.流經人體電流的大小

　　流經人體的電流，當交流在15～20mA以下或直流50mA以下的數值，對人身是安全的，因為對大多數人來說，可以不需要別人幫助而能自行擺脫帶電體。但是，即使是這樣大小的電流，如長時間流經人體，依舊是會有生命危險的。試驗證明：100mA(0.1A)左右的電流流經人體時，毫無疑問是要使人致命的。

　　2.人體電阻

　　當人體皮膚處于干燥、潔凈和無損傷的狀態下，人體的電阻高達4萬～l0萬Ω。若除去皮膚，人體電阻下降到600～800Ω。當皮膚處于潮濕狀態，如出汗、受到損傷或帶有導電性的粉塵時，則人體電阻降到1000Ω左右。當觸電時，若皮膚觸及帶電體的面積愈大，接觸愈緊密，也會使人體的電阻減小。

　　3.作用于人體電壓的高低

　　流經人體電流的大小，與作用于人體電壓的高低并不成直線關系，這是因為隨著電壓的增高，人體表皮角質層有電解和類似介質擊穿的現象發生，使人體電阻急劇下降，而導致電流迅速增大。如果人手是潮濕的，36V以上的電壓就成為危險電壓。

　　4.電流流經人體的持續時間

　　即使是安全電流，若流經人體的時間過久，也會造成傷亡事故。因為隨著電流在人體內持續時間的增長，人體發熱出汗，人體電阻會逐漸減小，而電流隨之逐漸增大。

　　5.電流流經人體的途徑

　　實驗證明，電流從手到腳，從一只手到另一只手或流經心臟時，觸電的傷害最為嚴重。

　　6.電源的頻率

　　頻率50～60Hz的電流對人體觸電傷害的程度最為嚴重。低于或高于這些頻率時，它的傷害程度都會減輕。

　　7.身心健康狀態

　　患有心臟病、結核病、精神病、內分泌器官疾病或酒醉的人，觸電引起的傷害更為嚴重。

　　8.電流通過人體的效應

　　電流通過人體，會引起四肢有暖熱感覺，肌肉收縮。脈搏和呼吸神經中樞急劇失調，血壓升高，心室纖維性顫動，燒傷，眩暈等。

　　㈡防觸電保護

　　低壓配電系統的防觸電保護可分為：

　　1.直接接觸保護(正常工作時的電擊保護)

　　⑴將帶電導體絕緣，以防止與帶電部分有任何接觸的可能。

　　⑵采用遮攔和外護物的保護。

　　⑶采用阻擋物進行保護，阻擋物必須防止如下兩種情況之一的發生：

　　①身體無意識地接近帶電部分;②在正常工作中設備運行期間無意識地觸及帶電部分。

　　⑷使設備置于伸臂范圍以外的保護。

　　⑸用漏電電流動作保護裝置作后備保護。

　　2.間接接觸保護(故障情況下的電擊保護)

　　⑴用自動切斷電源的保護(包括漏電電流動作保護)，并輔以總等電位聯結。

　　⑵使工作人員不致同時觸及兩個不同電位點的保護(即非導電場所的保護)。

　　⑶使用雙重絕緣或加強絕緣的保護。

　　⑷用不接地的輔助等電位聯結的保護。

　　⑸采用電氣隔離。

　　總等電位聯結是在建筑物電源進線處，將保護干線、接地干線、總水管、采暖和空調管以及建筑物金屬構件相互作電氣聯結。

　　輔助等電位連接是在某一范圍內的等電位聯結，包括固定式設備的所有可能同時觸電的外露可導電部分和裝置外可導電部分作等電位聯結。

　　3.直接接觸與間接接觸兼顧的保護，宜采用安全超低壓和功能超低壓的保護方法來實現。

　　4.特殊場所裝置的安全保護主要指澡盆、淋浴室、游泳池及其周圍，由于人體電阻降低和身體接觸地電位而增加電擊危險的安全保護。

　　5.下列設備的配電線路宜設置剩余電流動作保護

　　⑴手握式及移動式用電設備;

　　⑵建筑施工工地的用電設備;

　　⑶環境特別惡劣或潮濕場所(如鍋爐房、食堂、地下室及浴室)的電氣設備;

　　⑷住宅建筑每戶的進線開關或插座專用回路;

　　⑸由TT系統供電的用電設備。

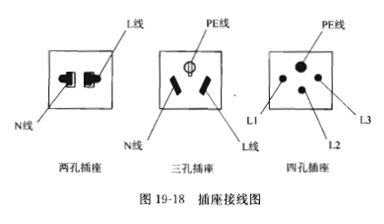

　　6.常見的幾種插座接線，
